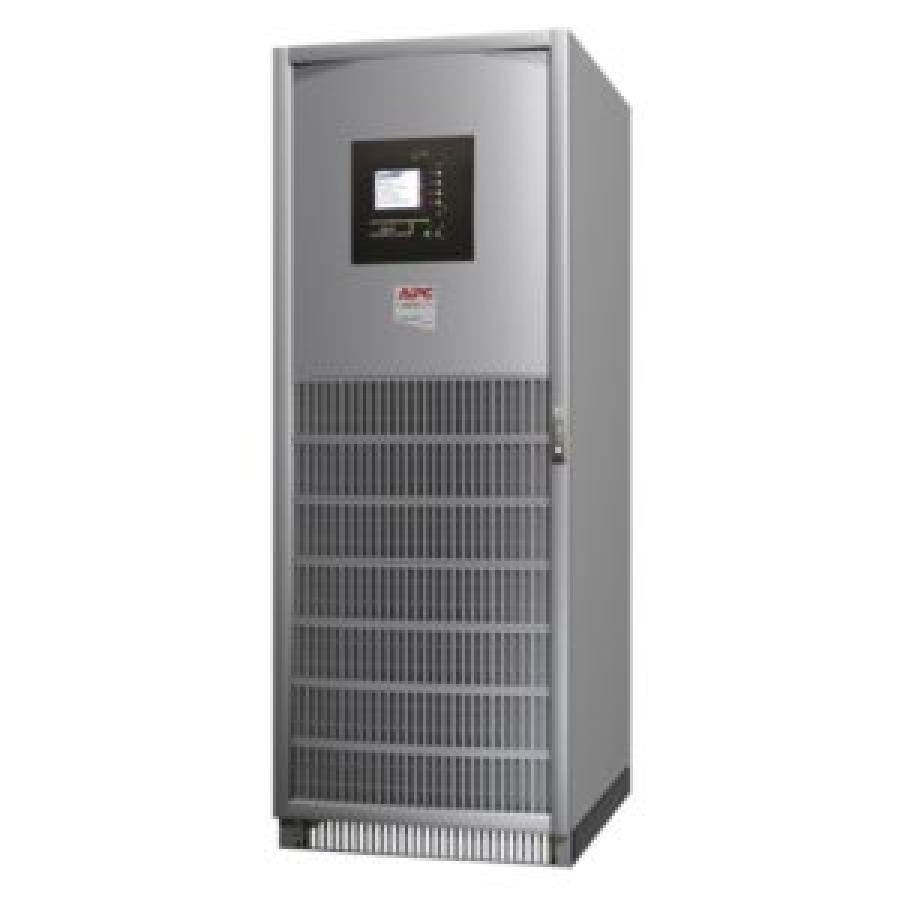

Производитель: APC
Серия: MGE Galaxy
Модель: 5000
Технические характеристики
Номинальная мощность (кВА/кВт) 20, 30, 40, 60, 80, 100/90, 120
Входные параметры источников
Входное напряжение 250 В-470 В
Вход байпаса и вход выпрямителя
Раздельные, на заказ – общие
Частота 45-66 Гц
Входной коэффициент мощности >0,99
Суммарный коэффициент гармоник входного тока
>5% при полной нагрузке
>3% при полной нагрузке
Характеристики байпасного входа
Диапазон входного напряжения (380 В, 400 В, 415 В) ±10%
Частота 50 Гц/60 Гц ±10%
Выход
Выходное напряжение 380/400/415 В
Коэффициент мощности нагрузки 0,9
Выходная частота 50 или 60 Гц ±0,1%
Перегрузочная способность 125% в течение 10 минут; 150% в течение 60 секунд
Стабильность напряжения ±1%
Искажение напряжения (полный коэффициент гармоник) <2% между фазами и между фазой и нейтралью для нелинейных нагрузок
Допустимое отклонение выходного напряжения +1% в статическом состоянии, ±2% для 100%-го изменения нагрузки
Общий КПД
КПД при полной нагрузке (переменный/ переменный ток) До 94%
Экологический режим (ECО) До 98.8%
Средства коммуникации и администрирования
Панель управления
Многофункциональная консоль контроля и управления с ЖК дисплеем
Размеры и масса
ИБП без аккумуляторов (В x Ш x Г) 1900 x 712 x 850 мм
ИБП с встроенными аккумуляторами (В x Ш x Г) 1900 x 1112 x 850 мм
Масса (ИБП без аккумуляторов) 520 кг
Габариты ИБП с трансформатором 1900 X 1265 X 850 мм
Масса ИБП с трансформатором 1045 кг
Шкаф для АКБ, узкий (В x Ш x Г) 1900 x 712 x 850 мм, масса 135 кг
Шкаф для АКБ, широкий (В x Ш x Г) 1900 x 1012 x 850 мм, масса 150 кг
Вспомогательный шкаф, узкий (В x Ш x Г) 1900 x 712 x 850 мм, масса от 135 кг
Вспомогательный шкаф, широкий (В x Ш x Г) 1900 x 1012 x 850 мм, масса от 150 кг
Вспомогательный шкаф 475 мм с развязывающим трансформатором, до 60 кВА (В x Ш x Г) 1900 x 475 x 850 мм, масса от 118 до 305 кг
Вспомогательный шкаф 550 мм с развязывающим трансформатором, 80-120 кВА (В x Ш x Г) 1900 x 550 x 850 мм, масса от 118 до 527 кг
Байпас для параллельной системы (монтаж на стене или в шкафу) (В x Ш x Г) От 1000 x 800 x 303 мм до 1900 x 1010 x 850 мм, масса от 71 до 280 кг
Соответствие
Сертификаты
Сертификат cUL
CE
FCC часть 15 класс A
TÜV
UL 1778
VDE
Стандарты
EN/IEC 62040-1-1
EN/IEC 62040-3
МЭК 60950
МЭК 61000-3-3
IEC 62040-1-2
IEC 62040-2
ISO 14001
ISO 9001
Параметры окружающей среды
Рабочая температура От 0 до 40 ºC
Температура хранения От -20 до 45 ºC
Относительная влажность 0-95% (без образования конденсата)
Рабочий диапазон высоты над уровнем моря 0-1000 м
Высота над уровнем моря при хранении 0-12000 м
Макс. уровень шума на расстоянии 1 м от устройства 60,2 дБА
