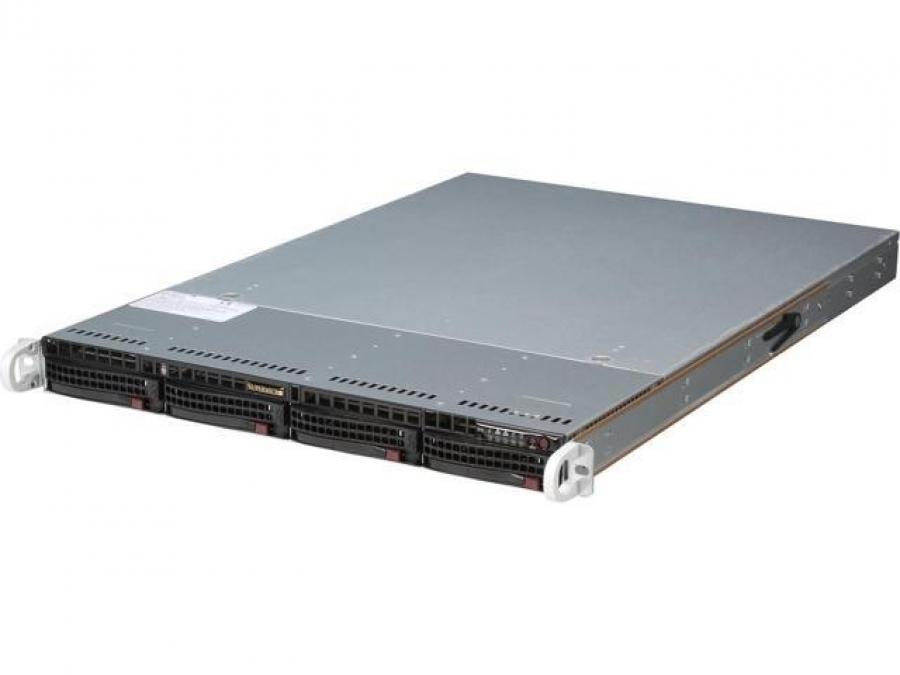

Сервер SuperMicro X9DRW-iF CSE-815

Производитель SuperMicro

Модель X9DRW-IF

Тип оборудования Серверная материнская плата

Чипсет мат. Платы Intel C602

Гнездо процессора Socket LGA2011 Narrow ILM

Формат платы

E-ATX с разъемом WIO (305 x 330 мм)

Управление

Поддерживается IPMI (Intelligent Platform Management Interface), KVM-over-LAN. Renesas SH7757 BMC с поддержкой IPMI ( Intelligent Platform Management Interface) v.2.0 и KVM-over-LAN. Выделенный порт управления

Поддержка процессоров

Макс. кол-во процессоров на материнской плате 2

Поддержка типов процессоров Intel серии Xeon E5-26xx, Xeon E5-26xx v2

Поддержка ядер процессоров Ivy Bridge-EP, Sandy Bridge-EP

Энергопотребление процессора До 135 Вт

Частота шины 8000, 7200, 6400 МГц

Поддержка Hyper Threading Да

Поддержка памяти

Тип поддерживаемой памяти

Registered DDR3, LRDIMM DDR3, LV DDR3 ECC, DDR3 ECC, LV DDR3, DDR3.

Максимальная поддерживаемая пропускная способность памяти указана в описании процессора

Количество разъемов Registered DDR3 16 (по 8 на каждый процессор)

Количество разъемов DDR3 16 (по 8 на каждый процессор)

Максимальные поддерживаемые стандарты памяти Зависит от процессора

Дисковая система

RAID-контроллер Встроен в чипсет Intel RSTe, возможно построение RAID массивов уровней 0, 1, 10, 5 из Serial ATA устройств под Windows + встроенный в чипсет Intel ESRT2 с поддержкой RAID 0, 1, 10, 5 из SATA устройств

SATA 6Gb/s 2 канала

SATA-II 8 каналов (4 канала Intel RSTe + 4 канала Intel ESRT2) с возможностью подключения 4x внутренних устройств к SATA портам и 4х устройств к внутреннему коннектору SFF-8087.

Разъем для подключения FDD Нет

Коммуникации

Сеть

2x 1 Гбит/с. 2х канальный сетевой контроллер Intel i350 10/100/1000 Мбит/с

Интерфейс, разъемы и выходы

USB разъемы на задней панели 4x USB 2.0

Порты 1x COM, 1x RJ-45 Managementпорты

Клавиатура/мышь USB

Слоты для установки плат расширения

Количество разъемов PCI Express 16x 1 слот 32x для установки горизонтального органайзера

Встроенная видеокарта

Видео M/B G200 (интегрировано в Renesas SH7757 BMC)

Видео разъемы на задней панели 1x VGA монитор

Питание

Требования к блоку питания Поддерживаются только 24+8+8+4 pin блоки питания.
