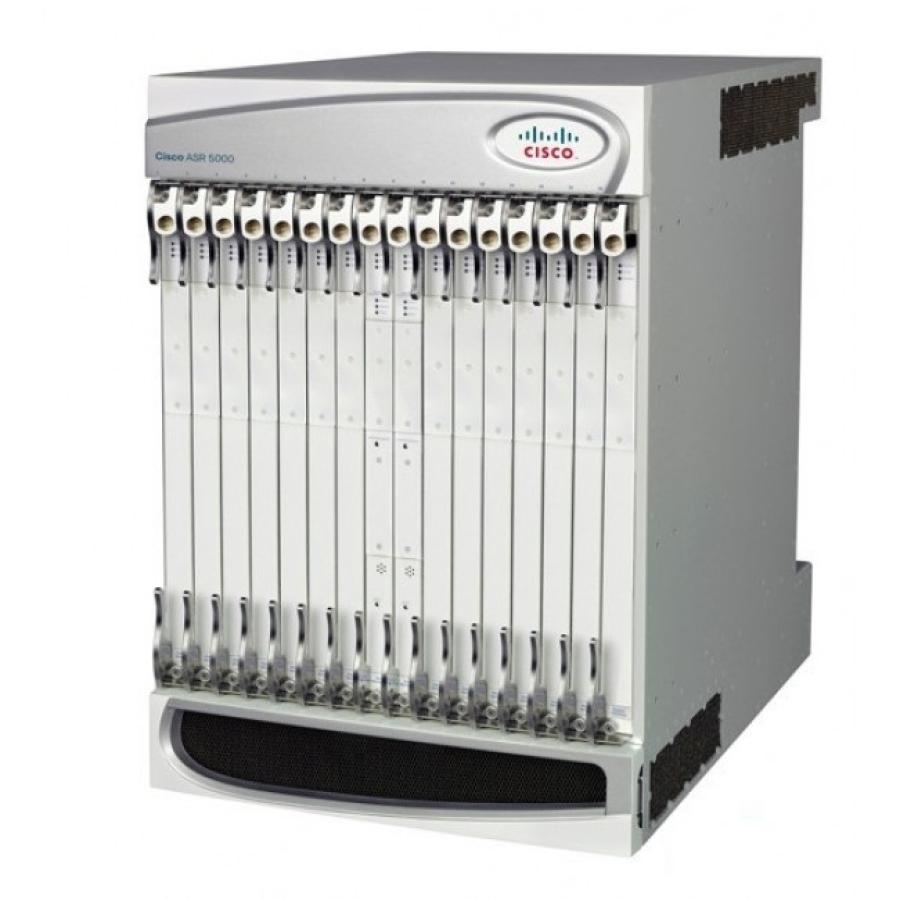

Основные характеристики:- Производитель - CISCO
- Модель - ASR 5000
- Тип оборудования - Маршрутизатор модульный
- Высота - 14U
- Установка в стойку 19" - возможна
- Слоты системных модулей - 48 (16 - с фронтальной загрузкой для карт приложений и 32 - с задней загрузкой (16 верхних и 16 нижних) для линейных карт)
- Система охлаждения - с резервированием
- Источники питания - основной и резервный
- Горячая замена - системные модули, источники питания, системы охлаждения
- Контроль среды - активный
- Системные шины и шина управления - высокоскоростные
Маршрутизаторы Cisco ASR 5000 серии представляют собой мультимедийную платформу, предназначенную для развертывания в базовых сетях с возможностями мультимедиа. Платформа ASR5000 имеет архитектуру, которая позволяет распределить все задачи и сервисы по всей платформе. Такой подход позволяет операторам развернуть более эффективные мобильные сети, способные поддерживать больше одновременных вызовов, оптимизировать использование ресурсов и предоставлять усовершенствованные сервисы, располагая при этом возможностью масштабирования.
Аппаратные компоненты маршрутизатора Cisco ASR 5000 поддерживают резервирование 1:1 для всего аппаратного обеспечения, субкомпоненты с возможностью замены без отключения питания, восстановление сеансов между корпусами (ICSR) и поддержка SNMP для уведомления о событиях. Также, устройства Cisco ASR 5000 имеют развитый встроенный функционал, высокую производительность с пропускной способностью и скоростью обработки сигнальных сообщений.
Маршрутизаторы Cisco ASR серии 5000 сочетают превосходную производительность и широкие возможности масштабирования с гибкостью, виртуализацией и интеллектуальными функциями, обеспечивая необходимую доступность сетевых ресурсов. Две платформы ASR 5000 и ASR 5500 обеспечивают простую и экономичную реализацию новых требований к производительности. Эти системы предоставляют операторам возможность повысить производительность сети, увеличить прибыль и сократить расходы.
Технические характеристики:
- Логические интерфейсы:
- GSMA
- GSM UMTS
- SIGTRAN
- IMS Ma, Mw, Mg, Mj, Mr, ISC, Cx, Sh
- IETF SIP
- H.248
- ECMP, IEEE 802.1q VLAN, агрегация каналов IEEE 802.3ad
- MPLS LSP, туннели интерфейсов GRE
- L2TP, IPSEC
- Мощность:
- Базовое шасси на 20 слотов: 256 Вт
- Карта коммутации и хранения (до 6 на шасси): 100 Вт
- Карта состояния системы (до 2 на шасси): 10 Вт
- Карта управления вводом-выводом (до 6 на шасси): 900 Вт
- Карта обработки данных (до 8 на шасси): 1000 Вт
- Передний лоток вентилятора (2 на шасси): 60 Вт
- Задний лоток вентилятора (2 на шасси): 840 Вт
- Общая мощность (при полной загрузке): 12 800 Вт
- 8 каналов питания, каждый из которых может выдерживать ток 80 А
- Рабочее напряжение: от -40,5 до -72 В
- Окружающая среда:
- Нормальная рабочая температура: от 0 °C до 40 °C (от 32 °F до 104 °F)
- Температура хранения: от -40 °C до +70 °C (от -40 °F до 158°F)
- Нормальная рабочая влажность: от 20% до 80% без конденсации
- Влажность при хранении: от 10% до 95% без конденсации
- Нормальная рабочая высота: от 60 м (197 футов) ниже до 4000 м (13 123 фута) над уровнем моря (при 30°C)
- Нерабочая высота: от 60 м (197 футов) ниже до 15 000 м (49 212 футов) над уровнем моря
- GSM/UMTS (домен CS):
- 3GPP TS 24.008, 48.006, 48.008, 25.413, 29.232, Q.1950, 23.003, 29.002, 23.039, 23.040, 23.401, 23.402, 24.011, 24.080, 24.081, 24.083, 24.084, 24.091, 24.173, 23.009, 49.008
- IETF:
- RFC 1035, 2046, 2387, 2617, 2782, 2915,2976, 2833, 3261(SIP), 3263(SIP), 3262, 3264, 3265(SIP), 3310, 3311, 3323, 3325, 3327(SIP), 3428, 3455, 3551, 3588, 3608(SIP), 3680, 3761, 3842, 3966, 4483, 4566
- CDMA:
- CDMA A.S0013-C v2.0, A.S0014-C v2.0, C.S0005-D v2.0
Физические размеры:
- Высота: 61,5 см
- Ширина: 43,8 см
- Глубина: 69,9 см
- Монтажный вес (шасси): 51,25 кг
- Общий вес (полностью загружен): 204,1 кг
