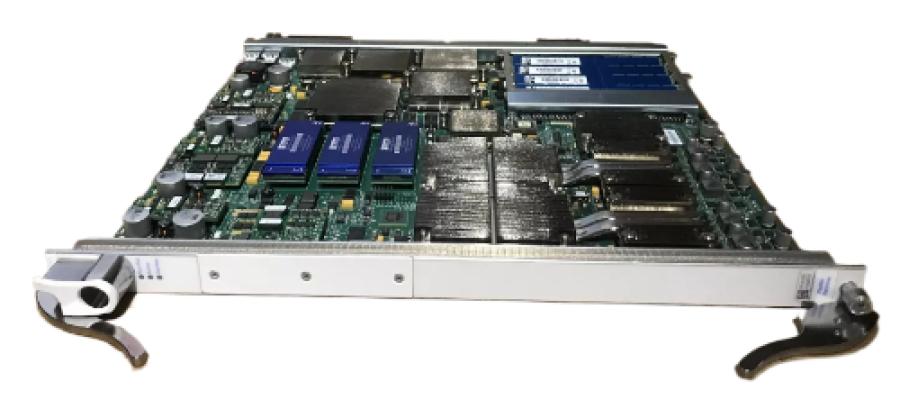

Основные характеристики:- Производитель - CISCO
- Модель - ASR5K-PSC-16G-K9
- Тип оборудования - Карта обработки пакетов
- Совместимость - CISCO ASR 5000
Карты обработки пакетов обеспечивают возможности обработки и пересылки пакетов в системе. Каждый тип карты поддерживает несколько контекстов, что позволяет оператору перекрывать или назначать дублирующие диапазоны IP-адресов в разных контекстах.
Специализированные аппаратные механизмы поддерживают параллельную распределенную обработку для сжатия, классификации, планирования трафика, пересылки, фильтрации пакетов и статистики.
Карты обработки пакетов используют процессоры управления для выполнения операций обработки пакетов и выделенный высокоскоростной сетевой процессор (NPU).
NPU выполняет следующие функции:
- Обеспечивает «быструю» обработку кадров с использованием аппаратных классификаторов для определения требований к обработке каждого пакета.
- Принимает и передает пользовательские кадры данных на различные физические интерфейсы и обратно.
- Выполняет решения по пересылке IP-адресов (как одноадресных, так и многоадресных)
- Обеспечивает фильтрацию пакетов на каждом интерфейсе, вставку, удаление и модификацию потоков
- Управляет дорожным движением и организацией дорожного движения
- Изменяет, добавляет или удаляет заголовки уровня канала передачи данных/сети
- Пересчитывает контрольные суммы
- Ведет статистику
- Управляет как внешними портами линейных карт, так и внутренними соединениями с данными и управляющими фабриками
Чтобы воспользоваться возможностями распределенной обработки системы, вы можете добавить карты обработки пакетов в шасси без их поддерживающих линейных карт, если это необходимо. Это приводит к увеличению возможностей обработки пакетов и обработки транзакций. Еще одним преимуществом является снижение загрузки ЦП, когда система выполняет ресурсоемкие задачи, такие как шифрование или сжатие данных.
Платы обработки пакетов могут быть установлены в слоты шасси с 1 по 7 и с 10 по 16. Каждая плата может быть либо активной (доступной системе для обработки сеанса), либо резервной (резервный компонент, доступный в случае сбоя).
Память:
- Слоты под память - 4шт.
- Вид памяти - SDRAM PC2700R
- Установлено памяти - 16GB PC2700R
- Слоты под память - 3шт.
- Вид памяти - RDRAM 1066MHz
- Установлено памяти - 1.5GB
Интерфейсы и светодиоды:
- 1×RJ-45 NPU
- 1×RJ-45 CPU
- 1×RJ-45 ETH
- 1×USB
- Светодиоды состояния уровня карты - показывают текущий статус карты, Подача питания, Проверка установки.
Логистика:
- Размеры (ГхВхШ) - 372 x 28 х 433 мм
