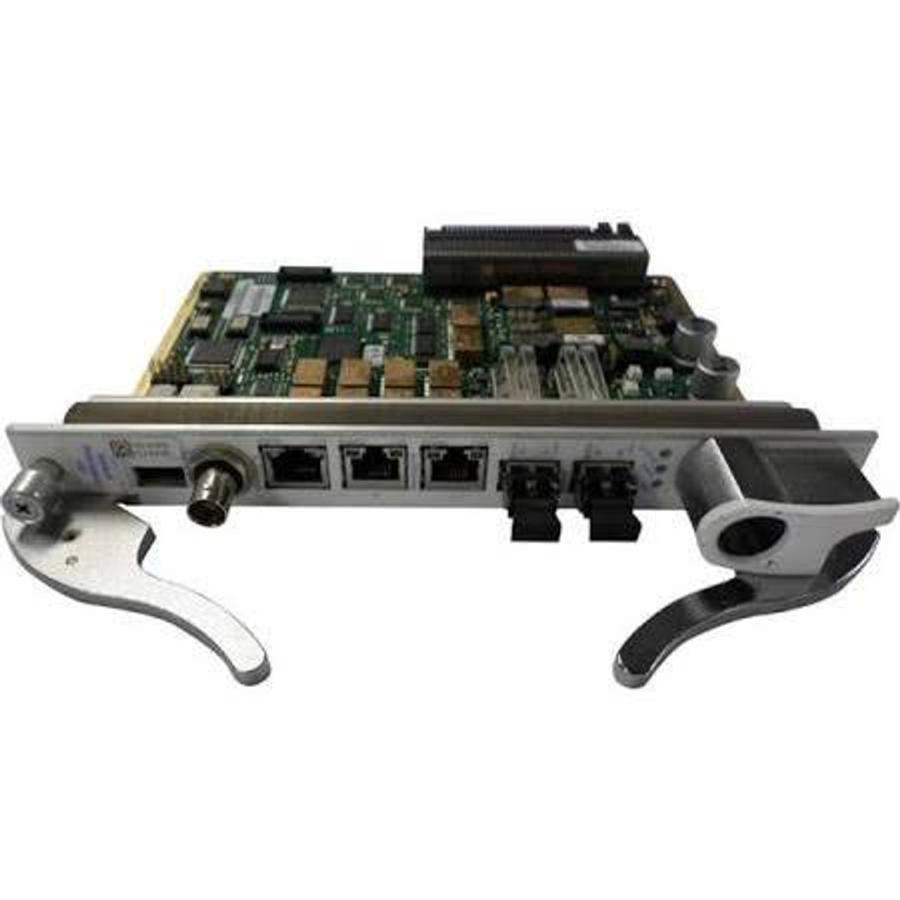

Интерфейсный модуль для маршрутизатора CISCO ASR5K-SPS3-3PN-K9
Цена аналогичного нового товара
~169 700 ₽
Предложения вторичного рынка
|
США2009
|
217-291-001 |
5.0
|
|
5.0
|
16 190 ₽
|
2 шт.
|
Загрузка...
Описание и характеристики
Основные характеристики:
- Производитель - CISCO
- Модель - ASR5K-SPS3-3PN-K9
- Тип оборудования - Карта ввода-вывода процессора коммутатора (SPIO) для маршрутизатора Cisco ASR 5000
Карта SPIO обеспечивает подключение для локального и удаленного управления, оповещения о CO и ввода синхронизации Building Integrated Timing Supply (BITS). SPIO устанавливаются в слоты шасси 24 и 25 за SMC. Во время нормальной работы SPIO в слоте 24 работает с активным SMC в слоте 8. SPIO в слоте 25 служит в качестве резервного компонента. В случае отказа SMC в слоте 8 резервный SMC в слоте 9 становится активным и работает с SPIO в слоте 24. Если SPIO в слоте 24 выходит из строя, резервный SPIO в слоте 25 берет на себя функции.
Интерфейсы и светодиоды:
- Светодиоды состояния уровня карты — показывают состояние карты. «Подача питания» и «Проверка установки» .
- Интерфейсы управления оптической локальной сетью Gigabit Ethernet — два оптических интерфейса Gigabit Ethernet с малым форм-фактором (SFP) для подключения оптических трансиверов.
- Интерфейсы локальной сети управления Ethernet 10/100/1000 Мбит/с — два интерфейса RJ-45, поддерживающие Ethernet 10/100 Мбит/с или 1 Гбит/с.
- Консольный порт — интерфейс RJ-45, используемый для локального подключения к интерфейсу командной строки (CLI).
- Интерфейс синхронизации BITS (опционально) — аналоговый коаксиальный разъем E1 BNC или 3-контактный разъем для накрутки проводов T1 (DS-1). Используется для прикладных служб, использующих линейные карты OLC2 или CLC2.
- Интерфейс сигнализации CO — реле с сухими контактами, позволяющее подключаться к центральному офису, стойке или шкафу сигнализации.
Интерфейсы управления локальной сетью:
- Интерфейсы управления SPIO LAN подключают систему к сети управления и приложениям оператора, которые обычно расположены удаленно в центре управления сетью (NOC). Для подключения к сети управления можно использовать интерфейсы RJ-45 Copper 10/100/1000 Mbps Ethernet или оптические интерфейсы SFP Gigabit Ethernet.
- При использовании интерфейсов RJ-45 используйте экранированную витую пару (STP) CAT5.
Консольный порт:
- Консоль использует последовательный порт связи RS-232 для предоставления локального доступа к управлению интерфейсом командной строки (CLI). Консольный кабель 9-контактный-на-RJ-45 поставляется с каждой картой SPIO. Консольный кабель должен обеспечивать обнаружение несущей при подключении в конфигурации нуль-модема.
- Если требуется подключение к терминальному серверу или другому устройству, требующему 25-контактный D-subminiature разъем, можно сконструировать специальный кабель для поддержки подключения DB-25 к RJ-45. Скорость передачи данных для этого интерфейса настраивается в диапазоне от 9600 бит/с до 115 200 бит/с (по умолчанию 9600 бит/с).
БИТС-синхронизация:
- Интерфейс синхронизации Building Integrated Timing Supply (BITS) является опциональным и требуется только тогда, когда система используется для поддержки приложений, не связанных с данными. Модуль BITS доступен в двух версиях SPIO: одна поддерживает аналоговый коаксиальный интерфейс E1 BNC (для тактирования 2048 кГц), а другая — 3-контактный интерфейс T1 (DS1) с накруткой (для тактирования 1544 кГц).
- Если ваша система оснащена линейными картами OLC2 или CLC2 для SDH/SONET, вы можете настроить ее для получения системной синхронизации из порта на любой из карт. Эта функциональность требует, чтобы SPIO включала дополнительный модуль синхронизации Stratum 3 для распределения синхронизации по всем линейным картам в шасси.
Интерфейс сигнализации центрального офиса:
- Интерфейс сигнализации CO представляет собой 10-контактный разъем для трех реле с сухими контактами для подключения к панели мониторинга сигнализации CO. Три нормально замкнутых реле сигнализации могут быть подключены для поддержки нормально разомкнутых или нормально замкнутых устройств, указывающих на незначительные, значительные и критические тревоги.
- Кабель сигнализации CO поставляется с продуктом, чтобы вы могли подключить интерфейсы сигнализации CO на карте SPIO к вашим устройствам сигнализации. Конструкция кабеля "Y" обеспечивает избыточность сигнализации CO путем подключения как к первичной, так и к вторичной картам SPIO.
