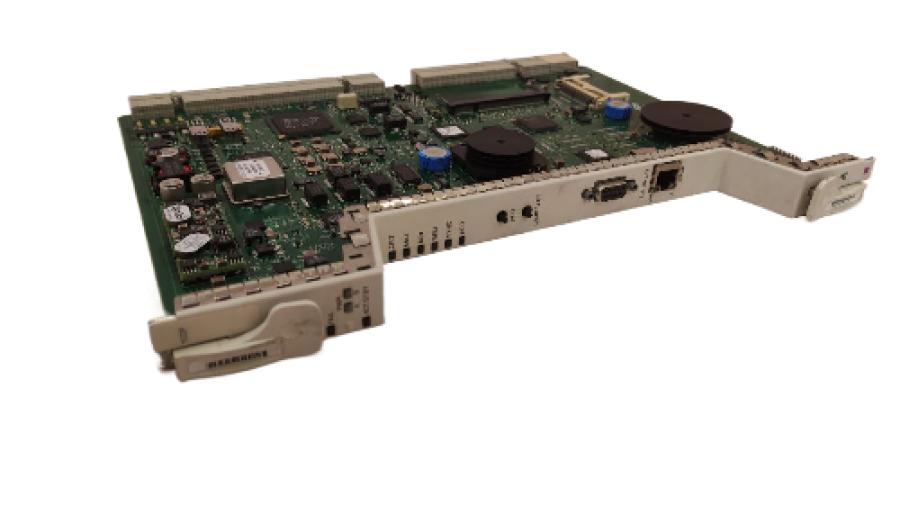

Модуль расширения д/коммутатора CISCO TCC2P
Цена аналогичного нового товара
~154 750 ₽
Предложения вторичного рынка
|
Тайвань2006
|
217-273-001 |
5.0
|
|
5.0
|
8 690 ₽
|
1 шт.
|
Загрузка...
Описание и характеристики
Основные характеристики:
- Производитель - CISCO
- Модель - TCC2P
- Тип оборудования - Модуль управление синхронизацией коммуникаций Two Plus, I-Temp
Описание:
- Карты Cisco TCC2 и TCC2P выполняют инициализацию системы, подготовку, отчеты об аварийных сигналах, обслуживание, диагностику, обнаружение и разрешение IP-адресов, завершение каналов передачи данных SONET и SDH (DCC), мониторинг входного напряжения постоянного тока системы и обнаружение неисправностей системы. Карты находятся в слотах 7 и 11 полки, обеспечивая защиту оборудования 1:1. Карты Cisco TCC2 и TCC2P включают в себя высокостабильный внутренний опорный генератор синхронизации Stratum 3 для обеспечения синхронизации системы на основе входных данных, полученных от внешнего источника интегрированного источника синхронизации здания или от входящего оптического сигнала SONET или SDH. Синхронная передача сообщений о состоянии помогает системе выбирать наилучшие источники синхронизации, а режим удержания поддерживает точность синхронизации в случае, если заранее предоставленные ссылки на синхронизацию недоступны.
- Карта Cisco TCC2P обеспечивает дополнительные улучшения безопасности, позволяя пользователям настраивать интерфейсы Ethernet на передней панели и сзади или Front Mount Electrical Connection (FMEC) в качестве регенераторов или предоставлять им индивидуальные IP- и MAC-адреса для раздельного доступа к Craft и DCC. Порт RS-232 обеспечивает последовательный интерфейс ASCII для локального доступа к Craft с использованием эмуляции VT100, так что команды Transaction Language 1 (TL1) могут быть введены напрямую через сеанс Telnet без помощи браузера. Передняя панель карт Cisco TCC2 и TCC2P оснащена многоцветными светодиодами для быстрого просмотра состояния активности карты, вызванных сетевых аварийных сигналов, входного напряжения полки, интерфейса LAN и синхронизации. Две кнопки на передней панели позволяют пользователям отключать активный внешний звуковой сигнал (кнопка отключения аварийного сигнала) или проверять рабочее состояние системных светодиодов. Карты Cisco TCC2 и TCC2P поддерживаются, начиная с системного программного обеспечения Cisco ONS 15454 MSPP Release 4.0.0 для платформ SONET и SDH. Развернутые сети могут состоять из узлов, оснащенных процессорными картами Cisco Timing, Communications, and Control Plus (TCC+) или Cisco TCC2 или TCC2P. Узлы, работающие с предыдущими версиями процессорных карт TCC, могут быть обновлены в процессе эксплуатации до новых Cisco TCC2 или TCC2P, что позволяет перейти на загрузки программного обеспечения после Release 4.0 и возможные будущие функции.
Набор функций:
- 84-секционные DCC (SDCC) и мультиплексные секции DCC (MSDCC) терминалы1 позволяют соединять многокольцевые и линейные системы на одной полке, что снижает сетевые расходы.
- 84 туннеля SDCC или туннели SDCC-to-line DCC (LDCC) обеспечивают гибкость интерфейса для прозрачной передачи сторонних каналов служебной информации DCC.
- Интегрированный мониторинг входного напряжения системы облегчает упреждающее выявление проблем с системой питания постоянного тока.
- Восстановление часов по времени и дате после отключения питания или отключения питания предотвращает перепрограммирование часов.
- Полная проверка ламп полки с помощью кнопки на лицевой панели упрощает техническое тестирование светодиодов.
- Локальный и удаленный доступ к пользователям позволяет техническим специалистам получать доступ к узлам из любой точки мира.
- Локальное отключение звуковой сигнализации подавляет звуковые или визуальные системы оповещения офиса.
- Улучшенные функции:
- Расширенные возможности безопасности за счет настраиваемых портов Ethernet позволяют лучше контролировать доступ на уровне системы и сети.
- Аппаратная готовность для композитных синхронизирующих входов 64 кГц + 8 кГц и поддержки композитной синхронизации 6 МГц.
Преимущество:
- Мультисервисные возможности. Cisco ONS 15454 обеспечивает поддержку интерфейсов частных линий на основе TDM (DS-1/E1, DS-3/E3 и OC-3/STM-1 через OC-192/STM-64), а также усовершенствованных интерфейсов Ethernet 10/100/1000 Мбит/с и будущих интерфейсов сетей хранения данных (SAN), тем самым упрощая переход поставщика услуг к новым возможностям получения дохода и многочисленным транспортным потребностям предприятия.
- Интегрированная, гибкая оптическая сеть. Поддерживаются скорости оптической передачи от OC-3/STM-1 до многоволновых OC-192/STM-64, что позволяет развернуть надлежащий уровень полосы пропускания для пользовательского приложения. Поддерживая модернизацию полосы пропускания в процессе эксплуатации и встроенный мастер обновления диапазона, Cisco ONS 15454 позволяет пользователю идти в ногу с растущими требованиями к сети.
- Гибкая архитектура — Cisco ONS 15454 поддерживает кольцевую, линейную «точка-точка», линейный мультиплексор ввода-вывода (ADM) и сетчатую топологии сетей для использования множества технологий, включая 2- и 4-волоконное двунаправленное кольцо с коммутацией линий (BLSR) и кольцо защиты подсети мультиплексной секции (MS-SPR) с доступом к каналу защиты, однонаправленное кольцо с коммутацией путей (UPSR) и защиту соединения подсети (SNCP), линейное автоматическое защитное переключение (APS) и соединение подсети (SNC), а также защищенную сеть с ячеистым путем (только PPMN SONET). Сети могут быть построены с использованием комбинации архитектур и технологий защиты для удовлетворения потребностей определенных услуг, которые должны транспортироваться или предоставляться.
- Комплексное и эффективное управление сетью — предоставляется полный набор статистики TDM, SONET и Ethernet для обеспечения надлежащего обслуживания работы сети. Кроме того, управление сетью упрощается за счет подключения к общей сети передачи данных (DCN) и доступа пользователей к операциям TDM, Ethernet и оптическим операциям, администрированию, обслуживанию и функциям предоставления.
- Конкурентоспособные первоначальные и долгосрочные затраты — расширенные возможности практичны только тогда, когда система достаточно доступна для развертывания и получения прибыли от инвестиций. Cisco ONS 15454 был разработан для простоты использования, что ускоряет время установки, снижает требования к обучению персонала и упрощает обслуживание оборудования. Интегрированный пользовательский интерфейс на основе браузера, «укажи и щелкни», позволяет даже неподготовленному пользователю быстро настраивать и предоставлять услуги по всей сети с помощью полезных сетевых мастеров предоставления услуг.
Физические интерфейсы карты:
- LAN1 - RJ-45, 10BASE-T Ethernet
- Craft - DB-9, последовательный RS-232, DTE
- TL1 - 9,6 Кбод
Светодиоды платы:
- Отказ (FAIL) Красный
- Состояние (ACT/STBY) Зеленый/желтый
- Светодиоды системы Критический (CRIT) Красный
- Основной (MAJ) Красный
- Незначительный (MIN) Желтый
- Удаленный (REM) Красный
- Синхронизация (SYNC) Зеленый
- Отключение сигнала тревоги (ACO) Зеленый
- Питание A (PWR-A) Зеленый/янтарный/красный
- Питание B (PWR-B) Зеленый/янтарный/красный
- Светодиоды портов:
- Связь по локальной сети (LINK) Зеленый
- Активность локальной сети (ACT) Янтарный (мигает)
Контроль входного напряжения (на вход):
- –48 В постоянного тока номинальные системы Менее –40,5 В постоянного тока –
- 40,5 до –56,7 В постоянного тока Более –56,7 В постоянного тока –60
- В постоянного тока номинальные системы Менее –50,0 В постоянного тока –50,0
- до –72,0 Более –72,0 В постоянного тока
Питание:
- Номинальная 21,8 Вт
- Максимальная 26 Вт
Рабочая среда:
- Температура от –40 до 65 °C
- Влажность от 5 до 95 %, без конденсации
Условия хранения:
- Температура от 40 до 85 °C
- Влажность от 5 до 95 %, без конденсации
Логистика:
- Физические размеры (В x Ш x Г) - 32,13 x 1,83 x 22,86 см
- Вес - 0,93 кг
