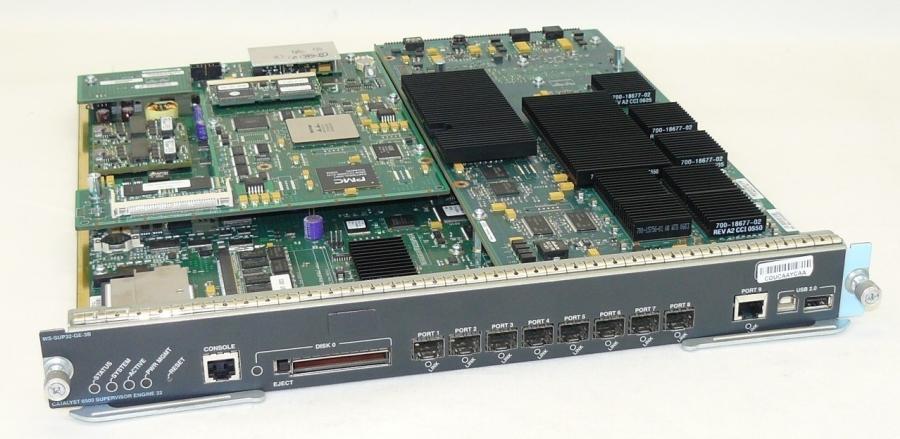

Процессорный модуль для коммутаторов CISCO WS-SUP32-GE-3B
Цена аналогичного нового товара
~265 400 ₽
Предложения вторичного рынка
|
Малайзия2008
|
217-279-001 |
5.0
|
|
5.0
|
14 990 ₽
|
1 шт.
|
||
|
Малайзия2009
|
197-020-001 |
5.0
|
|
5.0
|
15 690 ₽
|
1 шт.
|
Загрузка...
Описание и характеристики
Основные характеристики:
- Тип: Супервизор
- Модель:WS-SUP32-GE-3B
- Производитель: Cisco
- Cisco ® Catalyst ® 6500 Series/Cisco 7600 Series Supervisor Engine 32 обеспечивает лучшие в отрасли услуги по обеспечению безопасности, доступности и управляемости для сетей малого и среднего бизнеса, предприятий и поставщиков услуг.
Поддержка:
- Для приложений, которым требуется максимальное время безотказной работы и безопасность для основных функций, распределения и доступа малых и средних локальных сетей, а также для доступа к корпоративным локальным/глобальным сетям и периферийным приложениям поставщиков услуг.
- Обеспечивает защиту инвестиций для текущих развертываний Cisco Catalyst серии 6500 и Cisco серии 7600, поддерживая все существующие классические модули и модули на основе Cisco Express Forwarding 256 и позволяя использовать новые приложения.
- Предлагается с функциональной картой политик 3B (PFC3B), обеспечивающей те же функции и услуги, что и Supervisor Engine 720.
- Доступны два варианта восходящих каналов: 8-портовые восходящие каналы Gigabit Ethernet Small Form Pluggable (SFP) и 2-портовые восходящие каналы 10 Gigabit Ethernet . В дополнение к этим модульным восходящим каналам Supervisor Engine 32 также включает в себя один порт 10/100/1000 RJ-45 для упрощения управления сетью и два порта USB 2.0 для обеспечения высокоскоростного, безопасного прямого доступа с ноутбуков для управления сетью и упростить загрузку программного обеспечения с помощью запоминающих устройств USB. Все порты Supervisor Engine 32 могут быть активны одновременно.
Cisco Catalyst серии 6500/Cisco серии 7600 Supervisor Engine 32 предлагает:
- Ведущая в отрасли интегрированная система безопасности- Supervisor Engine 32 помогает смягчить ущерб от атак типа «отказ в обслуживании» (DoS), используя несколько ограничителей скорости ЦП, аппаратное изучение MAC-адресов и ограничение скорости на основе пользователей. Он ограничивает угрозы от сервера протокола динамической конфигурации хоста (DHCP), шлюза по умолчанию или спуфинга IP-адреса конечного пользователя с помощью таких функций, как отслеживание DHCP, проверка протокола динамического разрешения адресов (ARP) и защита источника IP. Supervisor Engine позволяет точно контролировать, какие пользователи могут получить доступ к сети и какие привилегии им предоставлены через сеть на основе идентификации с IEEE 802.1x, безопасностью на основе портов и списками доступа на основе портов. Эти встроенные функции безопасности являются аппаратными, поэтому их можно активировать одновременно без ущерба для производительности системы по мере увеличения уровня трафика.
- Высокая доступность — Supervisor Engine 32 помогает обеспечить непрерывность бизнеса за счет минимизации времени простоя сети благодаря поддержке переключения уровня 2 с отслеживанием состояния (SSO), протоколов балансировки нагрузки шлюза, многомодульного Cisco EtherChannel® и протоколов быстрой конвергенции, таких как IEEE 802.1s и 802.1. ж. Он также поддерживает упреждающее обнаружение и предотвращение сбоев сетевого оборудования с помощью Generic Online Diagnostics (GOLD).
- Гибкая, расширенная управляемость . Усовершенствования включают поддержку двух портов USB 2.0, обеспечивающих прямой доступ с ноутбуков для управления сетью, упрощение загрузки программного обеспечения с помощью запоминающих устройств USB и усиление безопасности за счет использования ключа USB для ограничения доступа к консоли уполномоченным персоналом; поддержка счетчиков ACE для определения частоты попадания в определенные записи списка управления доступом (ACL); а также поддержка макросов Cisco SmartPort, функций отката конфигурации и профилей переключения для упрощения эксплуатации. Эти расширенные возможности позволяют сетевым администраторам быстро реагировать на проблемы с доступом пользователей и упрощают управление сетью.
- Эффективность использования слотов — Увеличенная плотность восходящего канала до восьми портов Gigabit Ethernet на основе SFP и увеличенная пропускная способность до двух портов 10 Gigabit Ethernet на основе XENPAK экономят слоты для развертывания интегрированных сервисных модулей или шасси с более высокой плотностью.
- Защита инвестиций . Supervisor Engine 32 поддерживает все классические модули Cisco Catalyst серии 6500 и модули
- на базе Cisco Express Forwarding 256 и обратно совместим со всеми шасси Cisco Catalyst серии 6500 и Cisco серии 7600, что позволяет развертывать новые расширенные услуги на существующих оборудование. Supervisor Engine 32 также поддерживает модуль Enhanced FlexWAN и новые адаптеры общих портов (SPA) и интерфейсные процессоры SPA (SIP). Это продлевает время развертывания интерфейсных модулей и обеспечивает большую отдачу от инвестиций.
- Превосходное управление трафиком . Восходящие каналы доступны с четырьмя очередями передачи на порт, с одной очередью со строгим приоритетом для качества обслуживания (QoS) и двумя очередями приема на порт. Каждый порт поддерживает взвешенное случайное раннее обнаружение (WRED) для предотвращения перегрузки в каждой очереди, а также циклический алгоритм формирования (SRR) и циклический взвешенный алгоритм дефицита (DWRR) для планирования между очередями, чтобы помочь в приоритизации трафика. Можно настроить до восьми порогов для управления дифференцированными уровнями обслуживания.
- Обширные инструменты управления — модуль Supervisor Engine 32 поддерживает платформу управления сетью CiscoWorks; Простой протокол управления сетью (SNMP) Версии 1, 2 и 3; и четыре группы удаленного мониторинга (RMON) (статистика, история, тревоги и события).
Приложения:
- Развертывание локальных сетей малого и среднего размера
- Предоставляет расширенные услуги, такие как безопасность, высокая доступность и управляемость, и идеально подходит для небольших и средних базовых, распределительных и свернутых базовых/распределенных локальных сетей.
Доступ к корпоративной локальной сети:
- Обеспечивает высокий уровень безопасности, доступности и управляемости для доступа к локальной сети предприятия.
- Оснащенный PFC3B, расширяет интеллектуальные службы Supervisor Engine 720 до уровня доступа и в то же время обеспечивает производительность, подходящую для доступа к локальной сети. Повышенная плотность восходящего канала до восьми портов Gigabit Ethernet на основе SFP и поддержка технологии Gigabit Cisco EtherChannel позволяют использовать более крупные восходящие и нисходящие каналы между этажами и повысить отказоустойчивость. Увеличенная пропускная способность восходящего канала до двух портов 10-Gigabit Ethernet на базе XENPAK еще больше улучшает масштабируемость сети для поддержки приложений, требующих высокой пропускной способности, таких как ежедневное резервное копирование рабочего стола, электронное обучение и видеовещание.
Поставщики услуг или корпоративные пограничные службы:
- Предназначен для уровня доступа WAN Edge и Metro Ethernet. Supervisor Engine 32, оснащенный PFC3B, расширяет интеллектуальные возможности Supervisor Engine 720 до уровня доступа, обеспечивая сквозную архитектуру и согласованность функций.
- Предлагает расширенные IP-услуги с аппаратным ускорением, такие как многопротокольная коммутация по меткам (MPLS), IPv6, преобразование сетевых адресов (NAT), туннелирование общей инкапсуляции маршрутизации (GRE), ACL, ограничение скорости и расширенное QoS, чтобы позволить поставщикам услуг создавать функции. богатые сети. Восходящие каналы Supervisor Engine 32 также могут поддерживать SRR для трафика с ограничением скорости.
Сервисное устройство:
- Шасси Cisco Catalyst 6504 или Cisco 7604 вместе с Supervisor Engine 32 и до трех сервисных модулей образуют идеальное сервисное устройство.
- Сервисные модули, такие как модуль служб контента (CSM) и модуль Secure Sockets Layer (SSL), можно развертывать вместе для служб переключения контента.
- Модуль брандмауэра и модуль служб обнаружения вторжений (IDS) можно развернуть вместе как устройство безопасности.
- Модуль беспроводных служб (WLSM) с возможностью туннелирования GRE на Supervisor Engine 32 поддерживает мобильный IP. Затем эти расширенные услуги могут быть распределены по сети через интегрированные восьми-портовые восходящие каналы Gigabit Ethernet или двухпортовые восходящие каналы 10 Gigabit Ethernet от Supervisor Engine 32.
Особенности и преимущества:
- Сетевые службы на основе идентификации с IEEE 802.1x:• Назначение идентификатора VLAN
- Назначение ACL безопасности
- Назначение политики QoS
- Однонаправленный управляемый порт для приложений «пробуждение по локальной сети»
- Сопоставление идентификатора аутентификации с описанием порта
- Разрешение системы доменных имен (DNS) для конфигурации сервера RADIUS.
- Позволяет точно контролировать, какие пользователи могут получить доступ к сети и какие привилегии им предоставлены.
Механизмы обнаружения вторжений и защиты от спуфинга:
- Отслеживание DHCP, динамическая проверка ARP, защита от источника IP — Cisco Catalyst 6500 Security Toolkit
- Ограничение скорости процессора
Применение политик уровня управления:
- ACL на основе портов
- Ограничение скорости на основе пользователей
- Аппаратное изучение MAC-адресов
- Модуль IDS Cisco Catalyst 6500
- Подавление широковещательной и многоадресной рассылки
- Защита портов при доступе, соединительные линии 802.1Q и порты туннелирования 802.1Q
- Обеспечивает локальное сдерживание угроз безопасности и защищает сети от уязвимостей безопасности, включая злонамеренное и непреднамеренное вторжение.
Горячая замена резервных Supervisor Engines:
- Набор протоколов быстрой конвергенции уровня 2 включает: IEEE 802.1s, несколько связующих деревьев; IEEE 802.1w, быстрая реконфигурация связующего дерева; Быстрое связующее дерево для каждой сети VLAN (PVRST)
- Аппаратное резервирование с аварийным переключением с отслеживанием состояния за доли секунды и отказоустойчивость уровня 2 благодаря высокой доступности 802.1x.
Управление неисправностями:
- Обнаружение и устранение неисправностей
- Проверка работоспособности системы
- Улучшенная защита памяти
- Упреждающее обнаружение и предотвращение отказов сетевого оборудования с помощью GOLD
- Обеспечивает непрерывность бизнеса за счет сведения к минимуму времени простоя сети для критически важных приложений.
- Анализатор коммутируемых портов (SPAN), удаленный SPAN (RSPAN)
- Позволяет удаленно устранять неполадки из любого места, сокращая время устранения неполадок и затраты на инструменты.
- Два порта USB 2.0 (аппаратная готовность, поддержка программного обеспечения после первой отгрузки клиентом [FCS])
- Обеспечивает прямой доступ с ноутбуков для управления сетью, упрощает загрузку программного обеспечения с помощью USB-накопителей и повышает безопасность за счет подключения USB-ключей к консольному порту для ограничения доступа авторизованного персонала.
- счетчики ACE
- Определяет частоту попадания в определенные записи ACL для простоты управления.
- Макросы Cisco SmartPort, откат конфигурации и профили коммутатора
- Упрощает операционную сложность
- SNMPv3, протокол SSH версии 2, протокол защищенного копирования (SCP)
- Обеспечивает безопасное управление
Возможности многоадресной рассылки:
- Аппаратная многоадресная рассылка
- Двунаправленная независимая от протокола многоадресная передача (PIM)
- Запрос протокола управления группами Интернета (IGMP)
- Протокол управления группой портов маршрутизатора (RGMP), многопротокольный протокол пограничного шлюза (MBGP)
- PIM SM, PIM SSM и отслеживание PIM
- IGMP версии 3
- Обеспечивает эффективную видеотрансляцию, электронное обучение и обмен информацией
- Встроенные восходящие каналы высокой плотности — восемь портов Gigabit Ethernet на основе SFP или два порта 10-Gigabit Ethernet на основе XENPAK.
- Увеличивает плотность восходящих каналов и экономит слоты для развертывания интегрированных сервисных модулей или шасси с более высокой плотностью размещения.
- Обратная совместимость — поддерживает все модули и сервисные модули Cisco Catalyst 6500 classic и Cisco Express Forwarding 256; поддерживается во всех шасси Cisco Catalyst серии 6500 и маршрутизаторов Cisco серии 7600
- Позволяет развертывать новые расширенные услуги на существующем оборудовании, продлевая срок службы интерфейсных модулей и обеспечивая большую отдачу от инвестиций.
- Advanced QoS использует классификацию и маркировку пакетов, а также предотвращение перегрузки на основе информации заголовков уровней 2–4.
- Ограничение скорости на основе пользователей обеспечивает применение любой из 64 ставок политики, поддерживая соглашения об уровне обслуживания для каждого пользователя независимо от типа трафика или IP-адреса.
- В коммутаторе можно настроить правила планирования QoS с пороговыми значениями для нескольких очередей приема и передачи.
- Превосходное управление трафиком обеспечивает эффективную работу с конвергентными сетями, которые поддерживают сочетание критически важных, срочных и ресурсоемких мультимедийных приложений.
- MPLS с аппаратной поддержкой — позволяет использовать VPN и туннелирование уровня 2, улучшая управление трафиком для QoS и добавляя поддержку нескольких протоколов.
- IPv6 с аппаратной поддержкой — расширяет доступные IP-адреса, обеспечивая более эффективное распределение адресов и агрегацию адресов, а также поддерживая лучшее сквозное подключение и услуги.
- Аппаратные туннели GRE для IP-трафика
- NAT (аппаратная готовность, программная поддержка после FCS) — преобразовывает адреса для входящего и исходящего трафика на аппаратном уровне, обеспечивая четкое разделение между внутренней и внешней сетями.
- Усовершенствованная переадресация уровней 2–4 позволяет поставщикам услуг и предприятиям создавать многофункциональные сети.
Функции:
- Восходящие ссылки: Восемь портов Gigabit Ethernet на базе SFP + один порт 10/100/1000 RJ-45
- Структура очереди восходящего канала: Передача 1p3q8t; Rx 2q8t; Буфер 9,5 МБ на порт Gigabit Ethernet
- Планировщик восходящих портов: DWRR или CPP
- Порт USB: Два порта USB 2.0 — один хост-порт и один порт устройства
- Объединительная плата: Общая шина 32 Гбит/с
- Спектакль: Услуги IPv4 со скоростью до 15 млн пакетов в секунду
- Экспресс-переадресация Cisco: Да, аппаратная переадресация с MSFC2A
- SP NVRAM - 2Mb
- Динамическая оперативная память SP (DRAM) - 512 Mb по умолчанию, можно увеличить до 1 GB
- Встроенная флэш-память SP (BootFlash) - 256 Mb, через внутреннюю компактную флэш-память (называемую загрузочным диском в интерфейсе командной строки), с возможностью расширения до 512 Mb, 1 GB
- Съемная память: Компактная флэш-память типа II-64, 128 и 256 Mb; аппаратное обеспечение, способное поддерживать 512 Mb, 1 GB; USB
- Поддерживаемое шасси: Все шасси Cisco Catalyst серии 6500 с кассетой вентиляторов 2 или кассетой вентиляторов серии E и блоками питания мощностью 2500 Вт или выше; Cisco 7604, Cisco 7606, Cisco 7609 и Cisco 7613 с блоком высокоскоростных вентиляторов
- Минимальная поддержка программного обеспечения: Cisco Catalyst серии 6500; CatOS 8.4(1); Cisco IOS 12.2(18)SXF; Cisco серии 7600: IOS 12.2.18SXF
- Требования к слоту: Слоты 1 и 2 в шасси с 3 и 4 слотами, слоты 5 и 6 в шасси с 6 или 9 слотами и слоты 7 и 8 в шасси с 13 слотами
- Аппаратный механизм пересылки: PFC3B на борту
- Версия дочерней карты MSFC: встроенный MSFC2A; Поддержка уровня 3 с лицензией уровня 3
- Дочерние платы Supervisor Engine 32 PFC3B и MSFC2A обеспечивают следующие функции: PFC3B: выполняет аппаратную пересылку пакетов уровней 2–4, а также классификацию пакетов, управление трафиком и применение политик; MSFC2A: выполняет функции плоскости управления уровня 3, включая разрешение адресов и протоколы маршрутизации; по сравнению с MSFC2, MSFC2A поддерживает больше памяти (1 ГБ)
Технические характеристики:
- Стандартные сетевые протоколы: Ethernet: IEEE 802.3; IEEE 802.1d, 802.1p, 802.1q, 802.1s, 802.1w, 802.3x, 802.3z, 802.3ab, 802.3ad, 802.3ae и 802.3ak
Физические характеристики:
- Занимает один слот в шасси маршрутизатора Cisco Catalyst серии 6500 или Cisco серии 7600.
- Размеры (В× Ш × Г): 1,6×15,3×16,3 дюйма (4,0×37,9×40,3 см)
Условия окружающей среды:
- Рабочая температура: от 32 до 104°F (от 0 до 40°C)
- Температура хранения: от -40 до 167°F (от -40 до 75°C)
- Относительная влажность: от 10 до 90 процентов, без конденсации
- Рабочая высота: от уровня моря до 6500 футов (1981 м)
Соответствие требованиям безопасности:
- UL 60950
- CSA-C22.2 № 60950
- ЕН 60950
- МЭК 60950
- AS/NZS 60950/TS001
Соответствие ЭМС:
- FCC, часть 15 (CFR 47), класс A
- VCCI класс А
- EN55022 Класс А
- СИСПР 22 Класс А
- Маркировка СЕ
- AS/NZS 3548 класс А
- ETS300 386
- EN55024
- EN61000-6-1
- EN50082-1
Управление сетью:
- ETHERLIKE-MIB (RFC 1643)
- IF-MIB (RFC 1573)
- MIB моста (RFC 1493)
- CISCO-STACK-MIB
- CISCO-VTP-MIB
- CISCO-CDP-MIB
- RMON MIB (RFC 1757)
- CISCO-PAGP-MIB
- CISCO-STP-Расширение
- CISCO-VLAN-мост-MIB
- CISCO-VLAN-Членство-MIB
- CISCO-UDLDP-MIB
- CISCO-ENTITY-FRU-CONTROL-MIB
- CISCO-COPS-КЛИЕНТ-MIB
- СУЩНОСТЬ-MIB (RFC 2037)
- ХК-РМОН
- RFC1213-MIB (MIB-II)
- СМОН-МИБ
