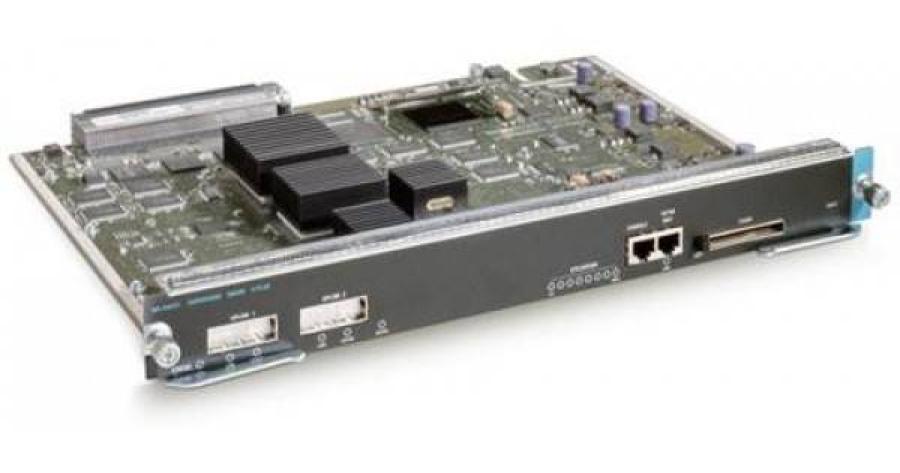

Процессорный модуль для коммутаторов CISCO WS-X4013+
Цена аналогичного нового товара
~45 560 ₽
Предложения вторичного рынка
|
Малайзия2011
|
217-270-001 |
5.0
|
|
5.0
|
3 190 ₽
|
1 шт.
|
Загрузка...
Описание и характеристики
Основные характеристики:
- Производитель - CISCO
- Код продукта - WS-X4013+
- Тип продукта - Модуль Supervisor Engine II-Plus
- Cisco Catalyst 4500 Series Supervisor Engine II-Plus обеспечивает коммутационную матрицу 64 Гбит/с со скоростью пересылки 48 миллионов пакетов в секунду (mpps) на аппаратном уровне для трафика уровней 2-4. Производительность коммутации не зависит от количества записей маршрута или расширенных включенных служб уровней 3 и 4. Cisco Catalyst 4500 Series оптимизирован для мультимедийных приложений благодаря расширенной поддержке многоадресной рассылки и коммутации на скорости канала на аппаратном уровне. Поддерживаются протокол-независимая многоадресная рассылка (PIM) и исходно-зависимая многоадресная рассылка (SSM), что обеспечивает конечным пользователям дополнительную масштабируемость для поддержки мультимедийных приложений.
- Cisco Catalyst 4500 Series Supervisor Engine II-Plus поддерживает аппаратное отслеживание протокола IGMP (Internet Group Management Protocol), повышая производительность мультимедийных приложений и сокращая сетевой трафик, позволяя коммутатору динамически добавлять и удалять хосты из многоадресной группы.
- Интеллектуальные сетевые сервисы с QoS и сложным управлением трафиком
- Модуль Supervisor Engine II-Plus для Cisco Catalyst 4500 Series предлагает превосходные функции QoS для каждого порта, помогающие гарантировать оптимальную классификацию, приоритизацию и планирование сетевого трафика для эффективной обработки мультимедиа, чувствительных ко времени (голос) и критически важных приложений. Этот модуль Supervisor Engine может классифицировать, контролировать и маркировать входящие пакеты, позволяя администратору различать потоки трафика и применять политики на основе гранулярных полей QoS. Совместное использование, формирование и строгие конфигурации приоритетов определяют планирование исходящего трафика. Этот модуль Supervisor Engine также поддерживает функцию динамического ограничения буфера (DBL), которая предотвращает перегрузку.
Комплексное управление:
- Модуль Supervisor Engine II-Plus для коммутаторов Cisco Catalyst серии 4500 оснащен одним консольным портом и одним IP-адресом для управления всеми функциями системы. Удаленное внутриполосное управление доступно с помощью SNMP, клиента Telnet, BOOTP и протокола Trivial File Transfer Protocol (TFTP). Поддержка локального или удаленного внеполосного управления осуществляется через терминал или модем, подключенный к интерфейсу консоли. Этот модуль Supervisor Engine предоставляет полный набор инструментов управления для обеспечения необходимой видимости и контроля в сети. Модуль Supervisor Engine можно управлять с помощью CiscoWorks или Cisco Network Assistant. Коммутаторы Cisco Catalyst можно настраивать и управлять для обеспечения сквозного управления устройствами, VLAN, трафиком и политиками. Пакет решений для управления LAN предлагает такие инструменты, как CiscoWorks Resource Manager Essentials и CiscoView. Эти веб-инструменты управления предлагают многочисленные услуги, включая автоматизированный сбор инвентаря, развертывание программного обеспечения, простое отслеживание изменений в сети, просмотр доступности устройств и быструю изоляцию состояний ошибок.
Функции уровня 2:
- Аппаратная пересылка уровня 2 со скоростью 48 млн. пакетов в секунду
- Порты коммутатора уровня 2 и каналы VLAN
- IEEE 802. Инкапсуляция 1Q VLAN
- Инкапсуляция VLAN Inter-Switch Link (ISL) (исключая блокировку портов на WS-X4418-GB)
- Протокол динамического транкинга (DTP)
- Протокол транкинга VLAN (VTP) и домены VTP
- Поддержка 2048 активных VLAN и 4096 идентификаторов VLAN на коммутатор
- PortFast и PortFast Guard связующего дерева
- Spanning-tree UplinkFast и BackboneFast
- 802.1с
- 802.1w
- 802.3ad
- Защита корня связующего дерева
- Протокол обнаружения Cisco
- IGMP-отслеживание v1, v2 и v3
- Технология Cisco EtherChannel ® , технология Cisco Fast EtherChannel и технология Cisco Gigabit EtherChannel на линейных картах
- Протокол агрегации портов (PAgP)
- Протокол обнаружения однонаправленных соединений (UDLD) и агрессивный UDLD
- Q-in-Q передача
- Большие кадры (до 9216 байт)
- Малыши-гиганты (до 1600 байт)
- Однонаправленный Ethernet
- Переключение с сохранением состояния (S SO) за доли секунды времени восстановления после отказа
- Контроль штормов (подавление вещания)
- Принудительное автосогласование 10/100
- Протокол передачи веб-контента (WCCP) версии 2, перенаправление уровня 2
- Частный VLAN-канал смешанной связи
- Сопоставьте класс обслуживания (CoS) для трафика, отличного от IPv4
- L2PT через порт магистрали
- Мутация класса обслуживания (CoS)
- Перехват трафика управления по VLAN
Функции уровня 3:
- Аппаратная маршрутизация IP Cisco Express Forwarding со скоростью 48 млн. пакетов в секунду
- Статическая IP-маршрутизация
- Протокол маршрутной информации (RIP) и RIP2
- IGMP v1, v2 и v3
- Фильтрация IGMP на портах доступа и магистральных портах
- Протоколы маршрутизации IP Multicast (PIM, SSM и протокол маршрутизации Distance Vector Multicast [DVMRP])
- Сервер протокола многоадресной рассылки Cisco Group (GMP)
- Полная поддержка протокола управляющих сообщений Интернета (ICMP)
- Протокол обнаружения маршрутизатора ICMP
- Программное обеспечение IPv6 переключилось
- EIGRP-заглушка
- IP без номера для SVI
- Исключить автосостояние SVI
- Конфигурация QoS для каждого порта
- Поддержка четырех очередей на порт в оборудовании
- Строгая приоритетная очередность
- Точка кода дифференцированных услуг IP (DSCP) и приоритет IP
- Классификация и маркировка на основе IP-типа обслуживания (ToS) или DSCP
- Классификация и маркировка на основе полных заголовков уровня 3 и 4 (только IP)
- Контроль ввода и вывода на основе заголовков уровня 3 и 4 (только IP)
- Поддержка 512 ограничителей на входе и 512 ограничителей на выходе, настроенных как совокупное или индивидуальное
- Формирование и совместное управление выходной очередью
- DBL (функция предотвращения перегрузок)
- Отсутствие потери производительности для гранулярных функций QoS
- Интерфейс командной строки Auto-QoS (CLI) для развертывания VoIP
- QoS для каждого порта и каждой VLAN
- Выборочное динамическое ограничение буфера
Предсказуемая производительность:
- Коммутационная матрица 64 Гбит/с
- Аппаратная пересылка уровня 2 со скоростью 48 млн. пакетов в секунду
- Аппаратная маршрутизация IP Cisco Express Forwarding уровня 3 со скоростью 48 млн. пакетов в секунду
- Аппаратная фильтрация TCP и UDP уровня 4 со скоростью 48 млн. пакетов в секунду
- Отсутствие потери производительности при включении расширенных служб уровня 3 и 4
- Программное обучение с постоянной скоростью 500 хостов в секунду
- Поддержка 32 768 MAC-адресов
- Поддержка 32 000 записей в таблице маршрутизации (общей для одноадресной и многоадресной рассылки)
- Агрегация полосы пропускания до 16 Гбит/с с помощью технологии Cisco Gigabit EtherChannel
- Аппаратное управление многоадресной рассылкой
- Аппаратные списки контроля доступа, списки контроля доступа маршрутизатора (RACL), списки контроля доступа VLAN (VACL)
Комплексное управление:
- Управляется через Cisco Network Assistant
- Один консольный порт и один IP-адрес для управления всеми функциями системы
- Управление конфигурацией программного обеспечения, включая локальное и удаленное хранение
- Управляется с помощью программного обеспечения CiscoWorks Windows для управления сетью на уровне портов и коммутаторов, предоставляя общий интерфейс управления для маршрутизаторов, коммутаторов и концентраторов Cisco.
- Инструментарий SNMPv1, v2 и v3, обеспечивающий комплексное внутриполосное управление
- Консоль управления на основе CLI для обеспечения подробного внешнего управления
- Программный агент удаленного мониторинга (RMON) для поддержки четырех групп RMON (история, статистика, сигналы тревоги и события) для улучшенного управления трафиком, мониторинга и анализа
- Поддержка всех девяти групп RMON с помощью порта анализатора Cisco SwitchProbe® ( Switched Port Analyzer [SPAN]), который позволяет осуществлять мониторинг трафика одного порта, группы портов или всего коммутатора с помощью одного сетевого анализатора или зонда RMON
- Поддержка анализа, включая входящий порт, исходящий порт и VLAN SPAN
- Трассировка маршрута уровня 2
- Удаленный SPAN (RSPAN)
- Макросы Cisco SmartPort
- Фильтрация ACL SPAN
- Порт SPAN CPU
- Автоматическая настройка клиента DHCP (Dynamic Host Configuration Protocol)
- Расширенная поддержка SNMP MIB
- HTTPS
- Рефлектометрия во временной области (TDR)
- Уведомление о MAC-адресе
Расширенная безопасность:
- TACACS+ и RADIUS, которые помогают обеспечить централизованное управление коммутатором и ограничить несанкционированное изменение конфигурации пользователями
- Стандартные и расширенные списки контроля доступа на всех портах
- Аутентификация пользователя 802.1x (с назначением VLAN, голосовой VLAN, безопасностью портов, гостевой VLAN, частной гостевой VLAN, частной VLAN и расширениями времени ожидания сеанса RADIUS)
- Учет 802.1x
- Ошибка аутентификации 802.1x
- Назначение частной VLAN 802.1x
- Частная гостевая VLAN 802.1x
- 802.1x RADIUS-предоставлен тайм-аут
- Уровень NAC 2 802.1x
- IP-адрес NAC уровня 2
- Надежная граница
- Списки контроля доступа маршрутизатора (RACL) на всех портах (без потери производительности)
- Списки контроля доступа VLAN (VACL)
- Списки контроля доступа к портам (PACL)
- Частные VLAN (PVLAN) на портах доступа и магистральных портах
- DHCP-отслеживание
- DHCP-опция 82
- Вставка DHCP-опции 82
- DHCP-опция 82, проход через
- Безопасность порта
- Надежная защита портов
- SSHv1 и SSHv2
- Клиент сервера политик управления VLAN (VMPS)
- Фильтрация MAC-адресов Unicast
- Блокировка одноадресного флуда портов
- Проверка протокола динамического разрешения адресов (ARP)
- Защита источника IP
- Частные VLAN сообщества
- Безопасность магистрального порта
- Обход аутентификации 802.1x, недоступный
- Обход аутентификации MAC
- Контроль плоскости управления
- Однонаправленный управляемый порт 802.1x
- Безопасность голосового VLAN Sticky Port
- Протокол безопасного копирования (SCP)
- Безопасность магистрального порта EtherChannel
- Защита источника IP для статических хостов
- Многодоменная аутентификация IEEE 802.1x
Высокая доступность:
- Переключение с сохранением состояния (SSO)
- Обновление программного обеспечения в процессе эксплуатации (ISSU)
- SSO за доли секунды времени восстановления после отказа
- Протокол маршрутизатора горячего резерва (HSRP)
- HSRP с поддержкой SSO
- Протокол резервирования виртуального маршрутизатора (VRRP)
- Cisco Generic Online Diagnostics (GOLD)
- Резервные модули Supervisor Engine должны совпадать (например, модули Supervisor Engine II-Plus, IV или V серии Cisco Catalyst 4500 нельзя использовать в одном шасси Cisco Catalyst 4507R).
- Cisco Catalyst 4500 Series Supervisor Engine II-Plus не поддерживается в шасси Cisco Catalyst 4510R; для Cisco Catalyst 4510R требуется как минимум Supervisor Engine V.
Технические характеристики:
- Характеристики производительности и коммутации Cisco Catalyst 4500 Series Supervisor Engine II-Plus
- Неблокируемая коммутационная матрица 64 Гбит/с
- Пересылка 48-mpps уровня 2 (аппаратная)
- Пересылка 48-миллибитных пакетов в секунду на уровне 3 и 4, на основе Cisco Express Forwarding (аппаратное обеспечение)
- Аппаратный коммутатор уровней 2, 3 и 4 (на базе ASIC)
- Централизованное проектирование
- Записи маршрутизации одноадресной и многоадресной рассылки: 32 000
- Адреса многоадресной рассылки уровня 2: 16 384
- MAC-адреса: 32 768
- VLAN: 2048 активных VLAN
- Per-VLAN Spanning Tree Plus (PVST+) и Per-VLAN Rapid Spanning Tree Protocol (PVRST)
- Восходящие каналы: двойной 1000-Мбит/с Gigabit Ethernet (гигабитный интерфейсный преобразователь [GBIC])
Управление дорожным движением и заторами:
- Количество очередей: четыре очереди на порт
- Тип буферов: динамический
Характеристики архитектуры коммутатора:
- Коммутация с промежуточным хранением
- Функционально прозрачная архитектура линейной карты
- Буферизация пакетов: динамическая, 16 МБ общей памяти
Управление:
- Решение CiscoWorks LAN Management Solution (LMS), включая Cisco Works Resource Manager Essentials
- CiscoView
- Сетевой помощник Cisco
- BGP4-MIB.my, BRIDGE-MIB.my (RFC 1493), CISCO-BULK-FILE-MIB.my, CISCO-CDP-MIB.my, CISCO-CLASS-BASED-QOS-MIB.my, CISCO-CONFIG-COPY-MIB.my, CISCO-CONFIG-MAN-MIB.my, CISCO-ENTITY-ASSET-MIB.my, CISCO-ENTITY-EXT-MIB.my, CISCO-ENTITY-FRU-CONTROL-MIB.my, CISCO-ENTITY-SENSOR-MIB.my, CISCO-ENTITY-VENDORTYPE-OID-MIB.my, CISCO-ENVMON-MIB.my, CISCO-FLASH-MIB.my, CISCO-FTP-CLIENT-MIB.my, CISCO-HSRP-MIB.my, CISCO-IETF-IP-MIB.my, CISCO-IETF-IP-FORWARD-MIB.my, CISCO-IETF-ISIS-MIB.my, CISCO-IF-EXTENSION-MIB.my, CISCO-IGMP-FILTER-MIB.my, CISCO-IMAGE-MIB.my, CISCO-IPMROUTE-MIB.my, CISCO-L2-TUNNEL-CONFIG-MIB.my, CISCO-L2L3-INTERFACE-CONFIG-MIB.my, CISCO-LAG-MIB.my, CISCO-MEMORY-POOL-MIB.my, CISCO-NDE-MIB.my, CISCO-PAGP-MIB.my, CISCO-PAE-MIB.my, CISCO-PING-MIB.my, CISCO-PORT-SECURITY-MIB.my, CISCO-PORT-STORM-CONTROL-MIB.my, CISCO-PRIVATE-VLAN-MIB.my, CISCO-PRODUCTS-MIB.my, CISCO-RF-MIB.my, CISCO-RMON-CONFIG-MIB.my, CISCO-RTTMON-MIB.my, CISCO-STP-EXTENSIONS-MIB.my, CISCO-SYSLOG-MIB.my, CISCO-VLAN-IFTABLE-LAN-MIB.my, CISCO-VLAN-MEMBERSHIP-MIB.my, CISCO-VTP-MIB.my, DOT3-MAU-MIB.my (RFC 3636), ENTITY-MIB.my, ETHERLIKE-MIB.my, HC-RMON-MIB.my, IEEE8021-PAE-MIB.my, IEEE8023-LAG-MIB.my (802.3ad), IF-MIB.my, IGMP-MIB.my, IPMROUTE-MIB.my, NOVELL-IPX-MIB.my, NOVELL-RIPSAP-MIB.my, OLD-CISCO-TS-MIB.my, PIM-MIB.my, RFC1213-MIB.my (MIB-II), RFC1243-MIB.my (APPLETALK MIB), RFC1253-MIB.my (OSPF-MIB), RMON-MIB.my (RFC 1757), RMON2-MIB.my (RFC 2021), SMON-MIB.my, SNMP-FRAMEWORK-MIB.my (RFC 2571), SNMP-MPD-MIB.my (RFC 2572), SNMP-УВЕДОМЛЕНИЕ-MIB.my (RFC 2573), SNMP-TARGET-MIB.my (RFC 2573), SNMP-USM-MIB.my (RFC 2574), SNMP-VACM-MIB.my (RFC 2575), SNMPv2-MIB.my, TCP-MIB.my, UDP-MIB.my
- RIP SNMP MIB
Отраслевые стандарты:
- Ethernet: IEEE 802.3, 10BASE-T
- Быстрый Ethernet: IEEE 802.3u, 100BASE-TX, 100BASE-FX
- Гигабитный Ethernet: IEEE 802.3z, 802.3ab
- IEEE 802.3af Питание через Ethernet (PoE)
- IEEE 802. Протокол одномерного связующего дерева
- IEEE 802.1w быстрая реконфигурация связующего дерева
- IEEE 802.1s несколько экземпляров VLAN связующего дерева
- Протокол управления агрегацией каналов IEEE 802.3 ad (LACP)
- IEEE 802. Приоритезация класса обслуживания (CoS) 1p
- IEEE 802.1Q VLAN
- IEEE 802. 1x аутентификация пользователя
- 1000BASE-X (GBIC)
- 1000BASE-X (SFP-модуль малого форм-фактора)
- 1000BASE-SX
- 1000BASE-LX/LH
- 1000BASE-ZX
- Стандарты RMON I и II
Требования к программному обеспечению:
- Минимальная версия программного обеспечения — Cisco IOS Software Release 12.2(25)SG или более поздняя для шасси Cisco Catalyst 4503 и Cisco Catalyst 4506. Минимальная версия программного обеспечения — Cisco IOS Software Release 12.2(37)SG или более поздняя для шасси Cisco Catalyst 4503-E и Cisco Catalyst 4506-E. Минимальная версия программного обеспечения — Cisco IOS Software Release 12.2(40)SG или более поздняя для шасси Cisco Catalyst 4507R и Cisco Catalyst 4510R.
Характеристики индикатора и порта:
- Состояние системы: зеленый (рабочий)/красный (неисправный)
- Нагрузка использования коммутатора: от 1 до 100 процентов совокупного использования коммутатора
- Консоль: RJ-45, гнездо
- Сброс (переключатель утоплен в корпус и защищен)
- Uplinks: Ссылка и активный
- Порт управления изображением: 10/100BASE-TX (RJ-45 female) терминальное оборудование данных (DTE); зеленый (хорошо), оранжевый (отключено), выключен (не подключено)
Условия окружающей среды:
- Рабочая температура: от 32 до 104ºF (от 0 до 40ºC)
- Температура хранения: от -40 до 167 ºF (от -40 до 75 ºC).
- Относительная влажность: от 10 до 90 процентов, без конденсации
- Рабочая высота: от -60 до 2000 м, соответствие нормативным стандартам (подробности см. в таблице 3)
