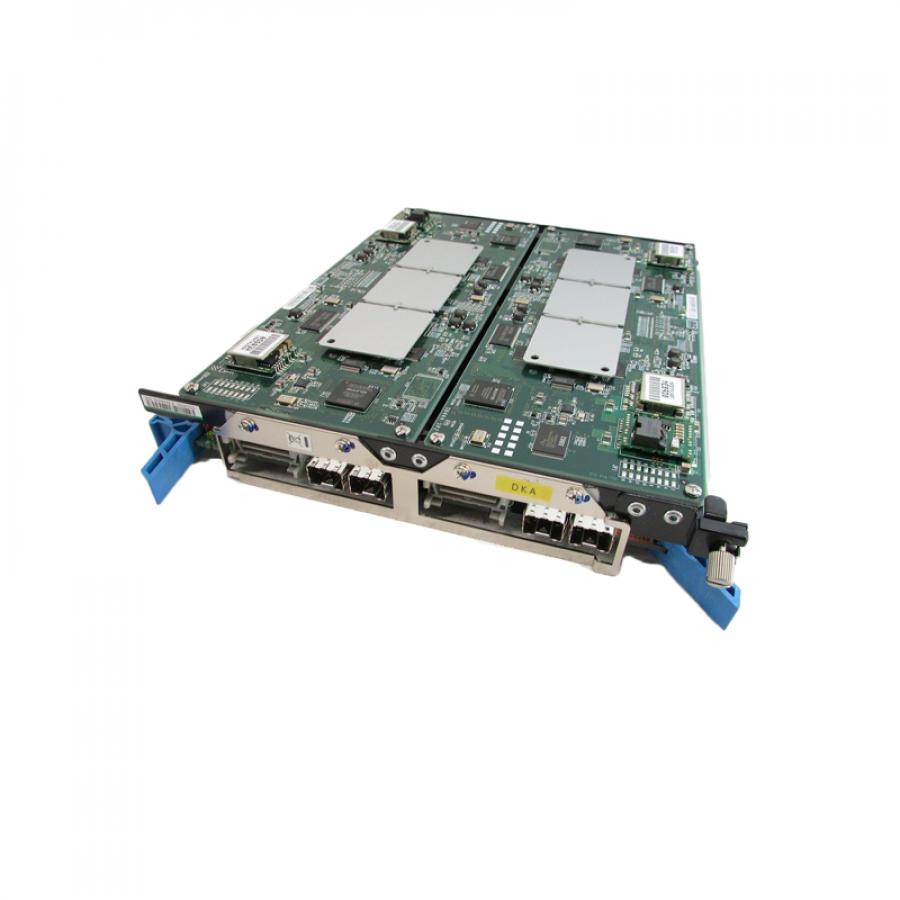

Контроллер СХД FC HITACHI 5529248-A

Модуль 5529248-A HDS Back-End Director Disk Adapter Module (BED/DKA) for USP-V

Back-end director (BED) или Disk Adapter Module (DKA) выполняет функцию передачи данных между дисками и кешем.

BED устанавливаются парами для резервирования и повышения производительности.

USP V может быть сконфигурирован с использованием до восьми пар BED, обеспечивая до 64 одновременных передач данных на дисковые накопители и с них.

HDD подключаются к парам BED оптоволоконными кабелями с использованием топологии с арбитражным контуром (FC-AL). Каждая пара BED имеет восемь независимых внутренних волоконно-оптических трактов, управляемых восемью внутренними микропроцессорами. Каждый Dual-ported Fibre-Channel Disk Drive подключается через свои два порта к каждой плате в паре BED по отдельным физическим путям для повышения производительности, а также резервирования.

5529248-A (Hitachi USP-V / Hp XP24000 XP20000 PCB)
