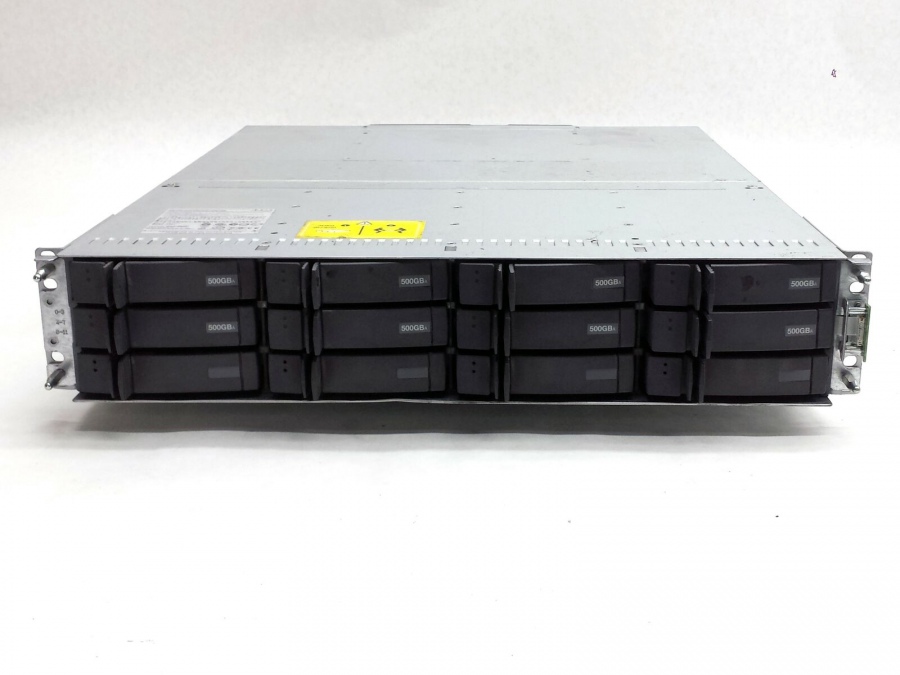

Система хранения данных NetApp FAS2040 NAF-0602

Основные характеристики:

• Поддержка протоколов SAN: Протокол Fibre Channel для SCSI (4/2/1 Гбит/с); FAS и DAS; IP SAN (iSCSI)
•
  Поддержка сетевых протоколов: NFS V2/V3/V4 поверх UDP или TCP, PCNFSD V1/V2 для проверки подлинности NFS (PC), Microsoft® CIFS, HTTP 1.0, виртуальные хосты HTTP 1.1
• Число логических устройств (LUN): До 1 024
•
  Тома FlexVol®: До 200 на 1 контроллер для моделей FAS2020 и FAS2040.; До 500 на 1 контроллер для модели FAS2050.
• Копии Snapshot™: До 51,000 на 1 контроллер для моделей FAS2020 и FAS2050.; До 127,000 на 1 контроллер для модели FAS2050.
• Хранилище высокой готовности с двумя или несколькими альтернативными путями передачи данных (PDF)

• Надежность: Контроллеры, вентиляторы и источники питания с резервированием и возможностью горячей замены

• Менеджмент:  Встроенная полнодуплексная консоль 10/100 Base-T Ethernet, диагностические светодиодные индикаторы, Maintenance Center, SNMP, telnet, SSH, HTTP, SSL, сценарии хостов, рассылка оповещений по электронной почте

• Безопасность:  Защита от вирусов, SecureAdmin, IPSec, проверка подлинности CHAP, контроль доступа на базе ролей (RBAC)
• Тепловыделение: 1 167 БТЕ/ч (полностью загруженная полка)

• Рабочий уровень шума: Звуковое давление 58 дБА (LpA) при нормальных условиях эксплуатации (23°C, на уровне моря)

Поддерживаемое число хостов:

•
  До 2 внешних (хостовых) портов подключения на 1 контроллер До 4 серверов прямого подключения на одну конфигурацию "активный-активный"
•
  До 24 серверов с подключением через SAN для модели FAS2020.
•
  До 32 серверов с подключением через SAN для модели FAS2050.

Поддерживаемые конфигурации:

•
  Контроллерные конфигурации
•
  Один контроллер, конфигурация "активный-активный" с кластерным аварийным переключением (CFO)
•
  Внутренние (дисковые) конфигурации

Максимальные размеры групп RAID и объединенных томов:

•
  RAID 6
•
  (RAID-DP): 16 (14 дисков с дан- ными + 2 диска четности)
• RAID 4 : SATA: 7 (6 дисков с данными + 1 диск четности)

Масштабируемость:

•
  Макс. номинальная емкость : 104 ТБ
•
  Макс. число внутренних дисков : 20
•
  Макс. число внешних дисков : 84
•
  Макс. общее число дисков (внутренних и внешних) : 104
•
  Макс. число дисков на внутреннюю петлю FC : 84
•
  Память ECC: 2 ГБ

Встроенные средства ввода-вывода:

•
  Встроенные порты FC (порты назначения или инициатора): 2 порта со скоростью 1, 2 или 4 Гбит/с (с автона- стройкой)
•
  Встроенные порты GbE: 2
•
  Модульные слоты ввода-вывода: 1

Технические характеристики хранилища:

•
  Поддерживаемые дисковые полки (Fibre Channel, SATA, SAS): DS14mk4 FC, DS14mk2 FC, DS14mk2AT
•
  Каждая полка имеет 14 низкопрофильных слотов для дисков FC и SATA DS4243 По 24 слота для дисков FC и SATA

Поддержка дисков Диски, поддерживаемые в новых конфигурациях

•
  SAS: 300 ГБ, 450 ГБ
•
  FC: 300 ГБ, 450 ГБ
•
  Внутренние диски SATA: 500 ГБ, 1 ТБ
•
  Внешние диски SATA: 500 ГБ, 1 ТБ

Диски, поддерживаемые в старых конфигурациях (модернизация контроллера)

•
  FC: 36 ГБ, 72 ГБ, 144 ГБ, 300 ГБ, 450 ГБ
•
  диски 250 ГБ, 320 ГБ, 500 ГБ, 1 ТБ
• Поддержка дисковых полок:  Поддержка полок в новых конфигурациях
•
  Встроенный коммутируемый концентратор 4 (ESH4): AT-FCX

Полки, поддерживаемые в старых конфигурациях (модернизация контроллера):

•
  Встроенный коммутируемый концентратор 2 (ESH2): AT-FCX

Интерфейсы внутреннего дискового хранилища Serial Attached SCSI (SAS)

•
  Интерфейсы дисковых полок Арбитражная петля FC (FC-AL)

Блоки питания:

•
  охлаждающие вентиляторы Встроенные спаренные (избыточные) блоки питания / вентиляторы с поддержкой горячего подключения (220 В/110 В)

Напряжение:

•
  макс. ток 100-120 В перем. тока/3,95 A; 200-240 В перем. тока/1,9 A

Логистика:

• Размеры:(В / Ш / Г): 13,3 см (3 единицы EIA) ×44,7 см (соответствует стойке IEC 19") ×50,85 см
•
  Масса: 35 кг (при полной загрузке)
