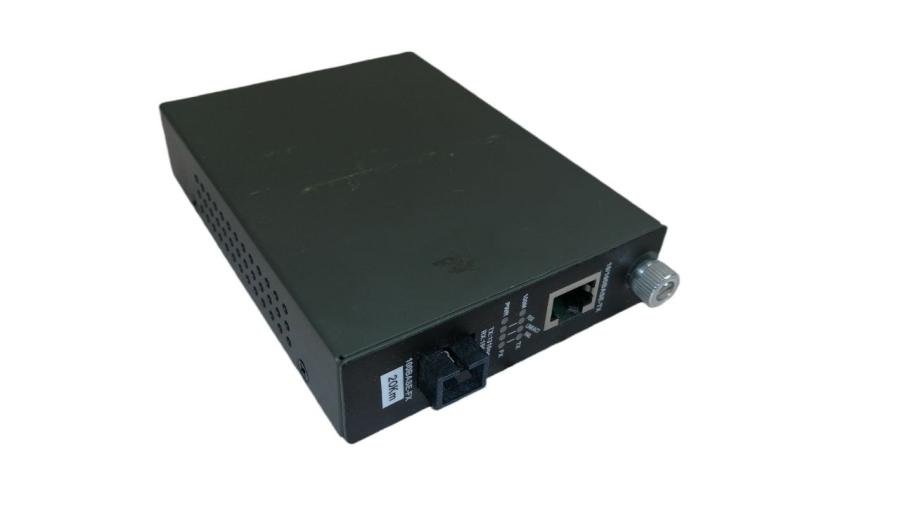

Медиаконвертер PLANET TECHNOLOGY CORP. WFT-806A20

Краткие технические характеристики Planet GT-805A:

Поддержка прозрачной передачи пакетов IEEE802.1q VLAN. Максимальный размер пакета 1522 байта.

Одноканальный конвертер преобразования среды передачи данных между 10/100BASE-TX и 100BASE-FX

Имеет один 10/100Base-T порт с разъёмом RJ-45 и один одноволоконный 100Base-FX порт с разъёмом SC (WDM) для подключения оптического кабеля (одномод/многомод, одно волокно).

Возможность работы через волокно многомод на расстояниях до 550 метров (9/125um MM) или через оптический кабель одномод на расстоянии до 20км.

Автоопределение кроссового кабеля (MDI/MDI-X) для 10/100Base-T порта

DIP переключатель для конфигурации FDX/HDX, автоопределения, 10/100M, LLCF и LLR

Link Loss Return (LLR) DIP переключатель для оптического порта, для помощи в решении проблем с удаленными подключениями

Link Loss Carry Forward (LLCF) средство обнаружения потери связи, позволяющее определить, что устройство подключенное к конвертеру через витую пару потеряло соединение, или нарушилась связь по оптическому кабелю. LLCF работает совместно LLR при диагностике сетевых соединений.

Режим передачи Store-and-forward

Поддержка режимов обратного давления и управления потоком (IEEE 802.3x flow control)

Неблокируемая архитектура передачи на полной скорости канала.

Индикация режимов работы

Использование отдельно и в составе управляемого конвертерного шасси (блок питания в комплекте поставки).

Автоопределение скорости и автосогласование режима полного- или полудуплекса для порта 10/100Base-T

Возможность настенного крепления.

Использование как отдельно, так и в составе 19" управляемого конвертерного шасси.

Поддержка возможности "горячей" замены при работе в шасси серии WMC.

Возможность управления через управляемое конвертерное шасси через Web, Telnet, SNMP или RS- 232 консоль



Модель WFT-806A20

Стандарты - IEEE 802.3 10Base-T; IEEE802.3u 100Base-TX

Порты - 1 x 10/100Base-TX порт, 1 x 100Base-FX порт

Разъемы - Один SC; WDM

Длина волны (nm) - Tx: 1310 Rx: 1550

Максимальный размер пакета - 1522 байта.

Оптическое волокно и расстояния одномод 9/125 чm - до 20 км.

многомод 50/125, 62.5/125 чm - до 550 метров

Медный интерфейс - RJ-45

Витая пара 10Base-T 2 пары UTP Кат. 3,4,5, до 100 м 100Base-TX 2 пары UTP Кат. 5, до 100 м

Скорость Ethernet: 10/20 Мбит/с для режима полудуплекс/полный дуплекс 10 Мбит/с

Fast Ethernet: 100/200 Мбит/с для режима полудуплекс/полный дуплекс 100 Мбит/с

Индикация PWR (Питание)

TX: FAIL, LINK/ACT, FDX, 100M

FX: FAIL, LINK/ACT, FDX

DIP переключатели

Оптика (FX): Half/Full duplex Медный порт (TX): принудительный режим/Автоопределение Медный порт (TX): 10/100M

Медный порт (TX): полудуплекс/полный дуплекс (Half/Full duplex)

LLR (включено/выключено) LLCF (включено/выключено)

Потребляемая мощность 7.2 Ватта

Питание 7.5V 1.5A

Размеры 120 x 88 x 25 мм
