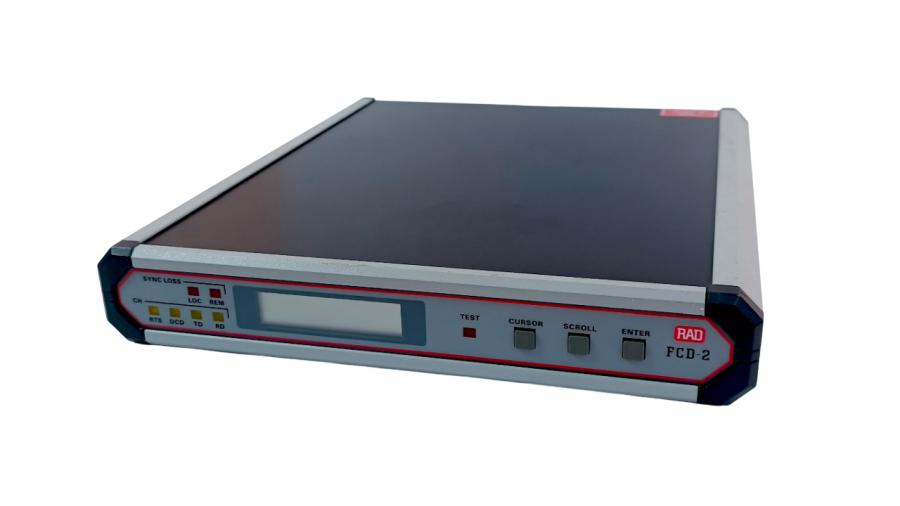

Мультиплексор RAD FCD-2A/230/V35

Производитель - RAD

Модель - FCD-2A/230/V35

Применение - мультиплексор и преобразователь скорости

Описание:

- FCD-2 - это преобразователь скорости и интерфейса для сервисов с частичным использованием E1, принимающий данные со скоростью от 56 Кбит/с до 1,984 Мбит/с. Пользовательские данные помещаются во фрейм E1 (CEPT), используя только необходимое количество временных интервалов. Синхронное подключение к каналу передачи данных осуществляется по общедоступной сети E1 (CEPT) без использования мультиплексора. При этом используется доступна услуга с частичной оплатой E1, FCD-2 снижает оплату только за использованную полосу пропускания.

- FCD-2 совместим практически со всеми сервисами E1, предоставляемыми операторами связи, и соответствует всем требованиям рекомендаций CCITT для G.703, G.704 и G.732. Он поддерживает как 2, так и 16 кадров в мультикадре, с поддержкой CRC-4 или без нее. Нулевое подавление на линии - HDB3.

- Выбор временного интервала позволяет распределять данные по временным интервалам последовательно или по усмотрению пользователя. Скорость передачи данных может быть запрограммирована на любое значение, кратное 56 Кбит/с или 64 кбит/с.

- Устройство может быть заказано как со встроенным модулем LTU, так и без него (устройство, заканчивающее линию), что позволяет использовать его как со встроенным модулем LTU, так и с внешним блоком. Доступны три пользовательских интерфейса: V.35, X.21 и V.36/RS-530 с возможностью выбора источника синхронизации. Встроенный LTU обеспечивает рабочий диапазон до одной мили, что позволяет использовать FCD-2 также в качестве модема малой дальности действия.

- Множественный выбор источника тактовой частоты обеспечивает максимальную гибкость как в E1, так и в пользовательских интерфейсах. Синхронизация линии E1 может осуществляться от восстановленных приемных тактовых импульсов или от внутреннего генератора. Пользовательский интерфейс может быть настроен на DTE или DCE с внешними тактовыми импульсами передачи, или DCE, где входными сигналами являются как тактовые импульсы приема, так и тактовые импульсы передачи.

- Настройка, управление и мониторинг состояния и диагностической информации могут быть активированы с передней панели или с помощью терминала или ПК, подключенных к порту управления.

- Удаленная диагностика линии, информация о тревоге, конфигурация устройства и другая информация об управлении/мониторинге могут быть доступны удаленно через коммутируемые модемы.

- Возможности технического обслуживания включают в себя локальное и удаленное повторное подключение в различных точках, а также встроенный BER-тест для быстрого выявления неисправностей.

Особенности:

Частичный преобразователь скорости передачи данных и интерфейса E1 (CEPT)

Доступен как с LTU, так и без него

Интерфейс V.35, X.21 или V.36/RS-530

Выбираемая скорость передачи данных: n x 56 или n x 64 Кбит/с, синхронная

Можно выбрать 2 или 16 кадров на мультикадр с поддержкой CRC-4

Выбор нескольких источников тактовой частоты как для портов E1, так и для пользовательского порта

Настройка, управление и мониторинг через переднюю панель или диспетчерский порт

Соответствует требованиям CCITT - G.703, G.704 и G.732

Может также использоваться в качестве модема малой дальности действия

Технические характеристики:

Скорость передачи битов - E1 (CEPT) DATA LINK 2,048 Мбит/с; DATA CHANNELS n x 56/64 kbps (n = 1, 2, 3... 31)

Обрамление - 2 кадра на мультикадр, без CRC-4; 16 кадров на мультикадр, без CRC-4; 16 кадров на мультикадр, CRC-4,

Код строки - HDB3

Импеданс - 120 Ом сбалансированный или 75 Ом несбалансированный

Соединитель - 15-контактный разъем D-типа, Два коаксиальных разъема BNC

Интерфейс - V.35, V.36/RS-530 и X.21 V.36/RS-422, через кабель-адаптер

Распределение временных интервалов - Последовательное (в комплекте) или Определяемое пользователем (без ограничений)

Синхронизация передачи:

Внутренняя (точность ±32 ppm)

Синхронизация приема (±50 ppm)

Синхронизация внешнего канала передачи данных (±100 ppm)

Уровни сигнала:

Получать - от 0 до -33 дБ/с LTU; от 0 до -10 дБ/без LTU

Передавать - Сбалансированный: ±3 В, ±10%; Несбалансированный: ±2,37 В, ±10%

Характеристики дрожания - В соответствии с CCITT G.823

Режимы синхронизации:

- Часы Rx и Tx для синхронизации DTE

- Часы Rx для синхронизации с устройством и часы Tx с устройства синхронизации (только версии 35/RS-530)

- Часы Rx и Tx для синхронизации с DCE

Управляющие сигналы:

Поддерживает RTS, CTS, DCD, DSR

Поддерживает C, I (только для X.21)

Диагностика:

Локальное аналоговое подключение E1 к DTE

Подключение канала к удаленному DTE

BERT через удаленный FCD-2

Статистика и аварийные сигналы

Счетчик ошибок CRC-4

Счетчик OOS (несинхронизации)

Счетчик BPV (биполярного нарушения)

Размер буфера аварийных сигналов: 100 событий

Разъемы:

V.35: 34-pin, female

V.36/RS-530: 25-pin D-type, female

X.21: 15-pin D-type, female

V.36/RS-422: 37-pin D-type, female

Порт управления:

Интерфейс - V.24/RS-232, асинхронный

Разъем - 9-контактный D-образный, женский

Скорость - 300-9600 бит/с, поддерживается автоподключение

Коммутируемый вход - Поддерживается

Элементы управления на передней панели:

Дисплей - 2 строки по 16 символов

Кнопки - Курсор, Прокрутка, Ввод

Индикаторы:

Потеря локальной синхронизации

Потеря удаленной синхронизации

TD, RD, TEST

DCD (V.35/RS-530)/I (X.21)

RTS (версия 35/RS-530)/C (X.21)

Питание:

От сети - 230 В переменного тока, ±10%, 15 ВА от 47 до 63 Гц

Логистика:

Размеры - 310×265×44 мм.

Вес - 1925 гр.
